Klasický profilprojektor má stále smysl

Matnice nebo obraz na monitoru

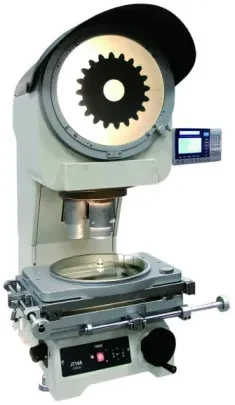

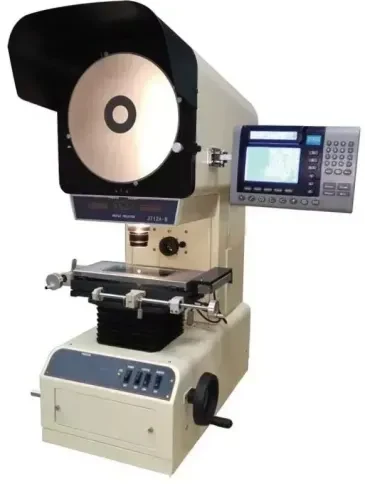

Klasický profilprojektor promítá zvětšený obraz součásti na matnici. Obsluha tak přímo vidí její obrys a může jej měřit nebo porovnávat s připravenou šablonou. Při měření rozměrů se využívá také posuv měřicího stolku a jeho odměřování.

Digitální profilprojektor neboli video měřicí systém snímá součást kamerou a zobrazuje ji na monitoru. Měření probíhá pomocí softwaru, který podle svého vybavení umožňuje vyhodnocovat geometrické prvky, rozpoznávat hrany nebo zpracovávat výsledky. Každé řešení má své výhody a vhodnost závisí především na tom, co a jak často potřebujete měřit.

Rychlé zapnutí a snadná obsluha

Jednou z hlavních předností klasického profilprojektoru je rychlá příprava k práci. Pro základní kontrolu na matnici není nutné spouštět počítač ani měřicí software. Po zapnutí osvětlení, umístění dílu a zaostření lze rychle přistoupit ke kontrole.

Obsluha je názorná a snadno pochopitelná. Pracovník sleduje skutečný zvětšený obrys dílu, nastaví jej vůči záměrnému kříži nebo šabloně a provede požadovanou kontrolu. To ocení zejména provozy, kde se u přístroje střídá více lidí nebo kde je potřeba během výroby rychle ověřit několik rozměrů.

Vzdálenosti, úhly i rádiusy

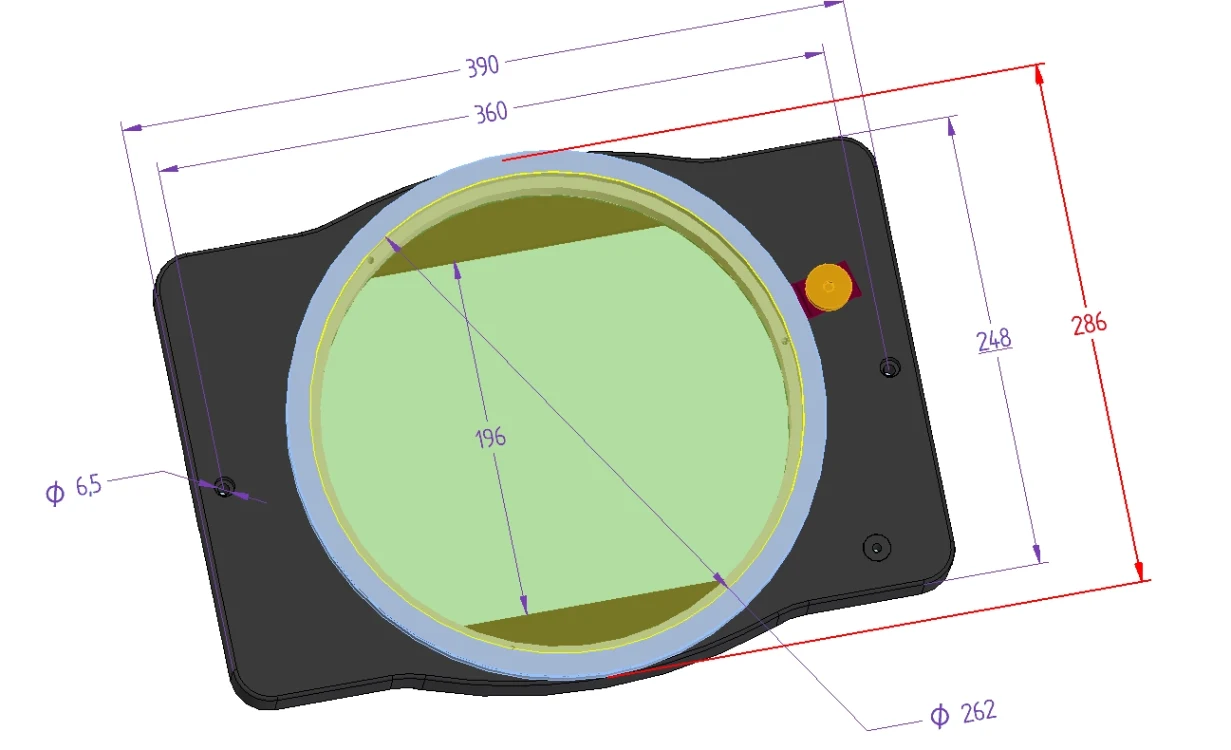

Na matnici lze rychle kontrolovat vzdálenosti, úhly, rádiusy i celkový profil součásti. Vzdálenosti se běžně měří pomocí posuvu stolku a odměřování, úhly pomocí úhlového odečtu matnice nebo měřicích funkcí indikace. Pro kontrolu rádiusů lze využít vhodné šablony, případně výpočet z naměřených bodů - geometrické funkce podporuje digitální indikace řady DS600.

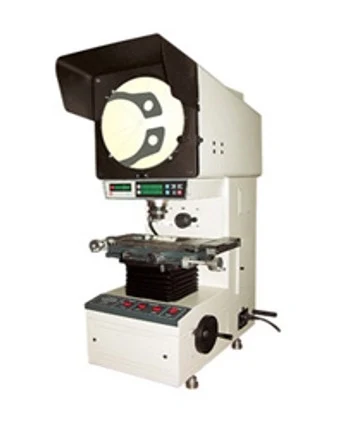

Velkou praktickou výhodou je možnost připnout přímo na matnici kontrolní šablonu a porovnávat s ní promítnutý obrys. Šablona musí odpovídat použitému zvětšení; může obsahovat také toleranční hranice. Obsluha pak rychle vidí, zda profil dílu odpovídá požadovanému tvaru. Takový postup je užitečný například při opakované kontrole tvarových dílů, výlisků nebo nástrojů.

Příznivá cena a jednoduché řešení

Klasický profilprojektor může nabídnout velmi příznivou pořizovací cenu, zejména pokud jej porovnáváme s pokročilými digitálními profilprojektory.  Pro pracoviště, které potřebuje především běžné rozměrové a tvarové kontroly může představovat výhodnou investici.

Další předností je v zásadě jednoduché technické řešení. Základní optická kontrola nevyžaduje kameru, počítač ani složitý software. Menší počet těchto součástí znamená méně starostí s jejich údržbou, aktualizacemi a případnou výměnou.

Ani klasický profilprojektor ale není bezúdržbový. Pro kvalitní obraz je důležitá čistota optické soustavy, stav osvětlení a správná funkce mechaniky i odměřování. Naše firma JIRKA a spol., s.r.o., provádí také servis a čištění profilprojektorů, které pomáhá zachovat dobré podmínky pro měření.

Digitální indikace DS600 rozšiřuje možnosti měření

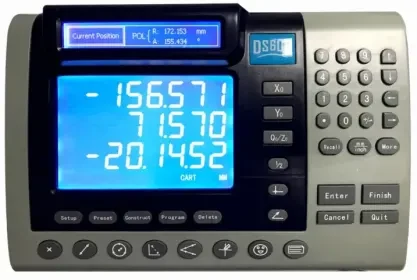

Digitální indikace DS600 je určena pro profilprojektory, mikroskopy a další 2D měřicí zařízení. Umožňuje měření bodů, přímek, kružnic, úhlů a vzdáleností i kombinace jednotlivých geometrických prvků.

Klasický profilprojektor tak nemusí sloužit pouze k vizuálnímu porovnávání obrysů nebo odečtu posuvu stolku. Po zaměření potřebných bodů může obsluha využít indikaci k vyhodnocení geometrie dílu. DS600 výrazně rozšiřuje možnosti měření při zachování názorné práce na matnici.

Doplněním DS600 zůstává přístroj klasickým profilprojektorem: obraz sledujete na matnici a body zaměřujete ručně. Indikace pomáhá s jejich vyhodnocením.
